Монтаж БКТП

Самым эффективным средством решения проблем, которые возникают при непрерывном возрастании уровня потребления электрической энергии, являются подстанции трансформаторные блочного комплектного типа (БКТП). Их число за несколько последних лет значительно увеличилось, а значение, которое они имеют, трудно переоценить.

Большая часть организаций, занимающихся проектированием, обязательно делает установку БКТП частью общей схемы электрических установок — и в случае, когда вводится в эксплуатацию только что построенный объект, и тогда, когда модернизируются работающие трансформаторные подстанции. Перманентно возрастающее количество БКТП обусловлено одновременно высоким уровнем подготовки поставляемого оснащения к его последующему использованию и возможностью укомплектовывания подстанции соответственно узким нуждам конкретного заказчика.

Стандартный комплект БКТП включает такие виды оснащения:

• устройства, распределяющие высокое электронапряжение;
• устройства, распределяющие низкое электронапряжение;
• соединители на основе кабелей, чьё устройство отвечает требованиям, указанным в проектных документах для БКТП;
• шинные сопряжения, которые отвечают специфике конструкции БКТП;
• щитовое оснащение, обеспечивающее собственные нужды подстанции (ЩСН) — его поставки могут осуществляться вместе с ИБП;
• щитовое оснащение, позволяющее вести учёт электрической энергии;
• трансформаторы;
• узлы и запчасти, позволяющие осуществлять ремонт и замену оснащения, которое приходит в неисправность;
• технические документы для монтажа.

Каждый узел и вид оснащения поставляют соответственно оформленному предварительно заказу. БКТП собирают прямо на месте монтажа.

Установка БКТП

Этапы тех работ, которые проводятся перед установкой РТП и БКТП, включают операции, которые подразумевают составление проекта подстанции, а также определение лучшего варианта в плане стоимости. Составляющими цены установки БКТП являются два фактора: мощность электрической установки и вид категории той системы энергетического снабжения, к которой относится устанавливаемая подстанция.

В случае, когда отсутствует утверждённый проект БКТП, в точности назвать стоимость оснащения и цену установки невозможно. Мы готовы к предоставлению предварительного варианта для заказчика, который интересуется данными вопросами. Это потребует наличия технических условий относительно введения БКТП в состав общей системы электрического снабжения (пакет документации выдаёт фирма, которая занимается энергоснабжением, либо фирма, которая является владельцем электросети).

Кроме вышеуказанных факторов, цена БКТП в значительной мере определяется разновидностью трансформаторов, которые устанавливаются. К примеру, цена маслонаполненного трансформатора бывает в полтора-два раза ниже цены трансформатора безмасляного типа (даже в случае одинаковой мощности).

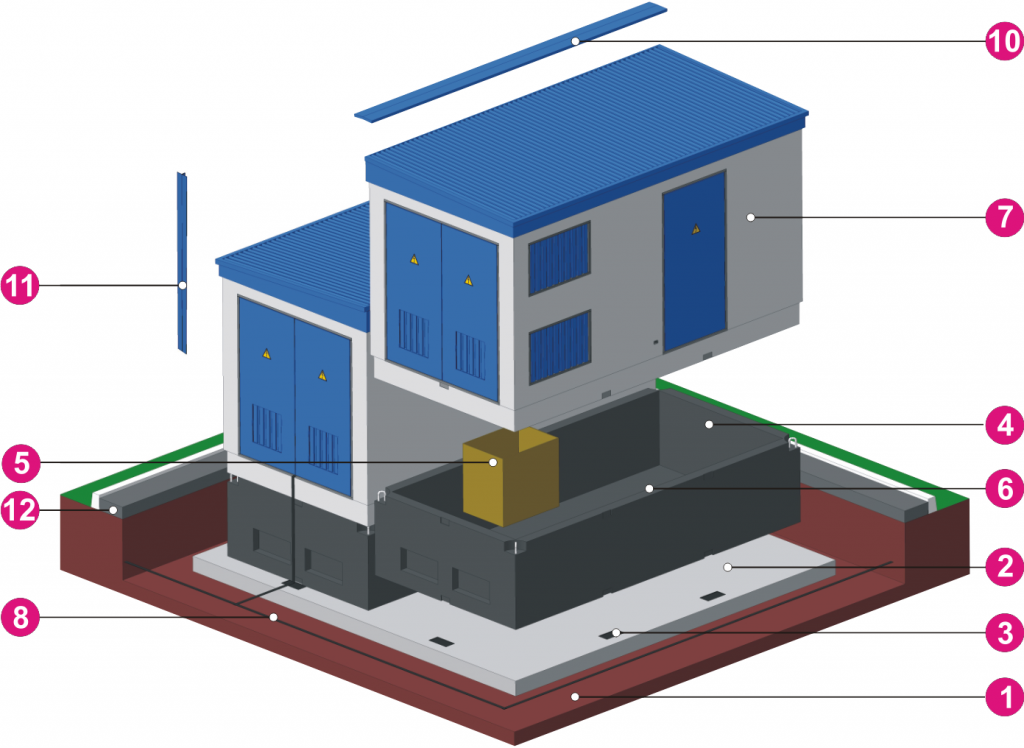

Монтаж БКТП осуществляют в такой последовательности:

• выкапывают котлован, затем устанавливают фундаментную плиту (каждая характеристика каждого элемента конструкции обязательно прописывается в предварительно утверждаемом проекте);
• шлифуют верхнюю поверхность фундамента и обустраивают наружный заземляющий контур БКТП;
• устанавливают кабели и маслосборники;
• устанавливают оболочку БКТП, скрепляя её и сопрягаемые элементы (кабели, лестницы, люки для монтажа и ремонта);
• устанавливают маслоприёмники и затем засыпают гравием проёмы на полу и трансформаторные отсеки;
• объединяют разные блоки подстанции друг с другом, соединяют БКТП с заземляющим контуром;
• устанавливают трансформаторы и затем фиксируют их, соединяя с заземляющим контуром;
• устанавливают оборудование для освещения;
• устанавливают вторичные цепи и подключают силовые внутренние электрокабели;
• заделывают кабельные проходы с помощью цементного раствора и подключают БКТП к сети общего энергетического снабжения.

Те плюсы, которыми может похвастаться «Центр Энергетических Решений и Инноваций», заключаются в том, что компания подбирает идеальные решения в плане техники и цен. Высокая скорость создания разных видов оснащения и грамотная техподдержка обеспечивают для клиентов предельно высокую уверенность в быстрой реализации всех задач, которые могут быть поставлены перед нами.

Цена работ, которые связаны с установкой БКТП, определяется степенью сложности проектного решения, а также маркой изготовителя оснащения, которое устанавливается. Больше информации об услугах нашей компании можно получить, позвонив либо написав нам письмо с Вашими вопросами.
